三维世界如何呈现在二维屏幕上？

先来看一张照片。

这是一张再普通不过的风景照，照片里的世界看起来是三维的：近处的礁石、远处的海岸沙滩、山脉、一直延伸到视野尽头的大海，我们甚至能一眼估算出它们之间的大致距离。

但照片中的图像其实都在同一个平面里，照片里的远山其实并不比近处的礁石更远，它们最终都只是落在同一个二维平面上的不同像素。

那么，一个三维世界，是怎么变成一张二维图像的？

答案是 投影（Projection）。

按下快门的瞬间，光线透过镜头，最终落到相机的传感器上，于是眼前的风光就被定格成了一张照片。

现代三维引擎实际上也在做类似的事情。

场景中的物体由一个个三维坐标定义，经过 Model、View、Projection 一系列变换后，被转换到裁剪空间；随后再经过裁剪、透视除法、光栅化、着色和深度测试等处理，最终生成我们看到的一帧画面。

而当这套过程以每秒几十次甚至上百次的速度不断重复，我们看到的，就不再是一张静止的“照片”，而是一个可以实时交互的三维世界。

现实中的相机通过镜头完成从三维到二维的投影，而计算机没有镜头，它只能用数学来描述这个过程。

这套数学变换的核心，就是我们经常听到的 MVP 矩阵。

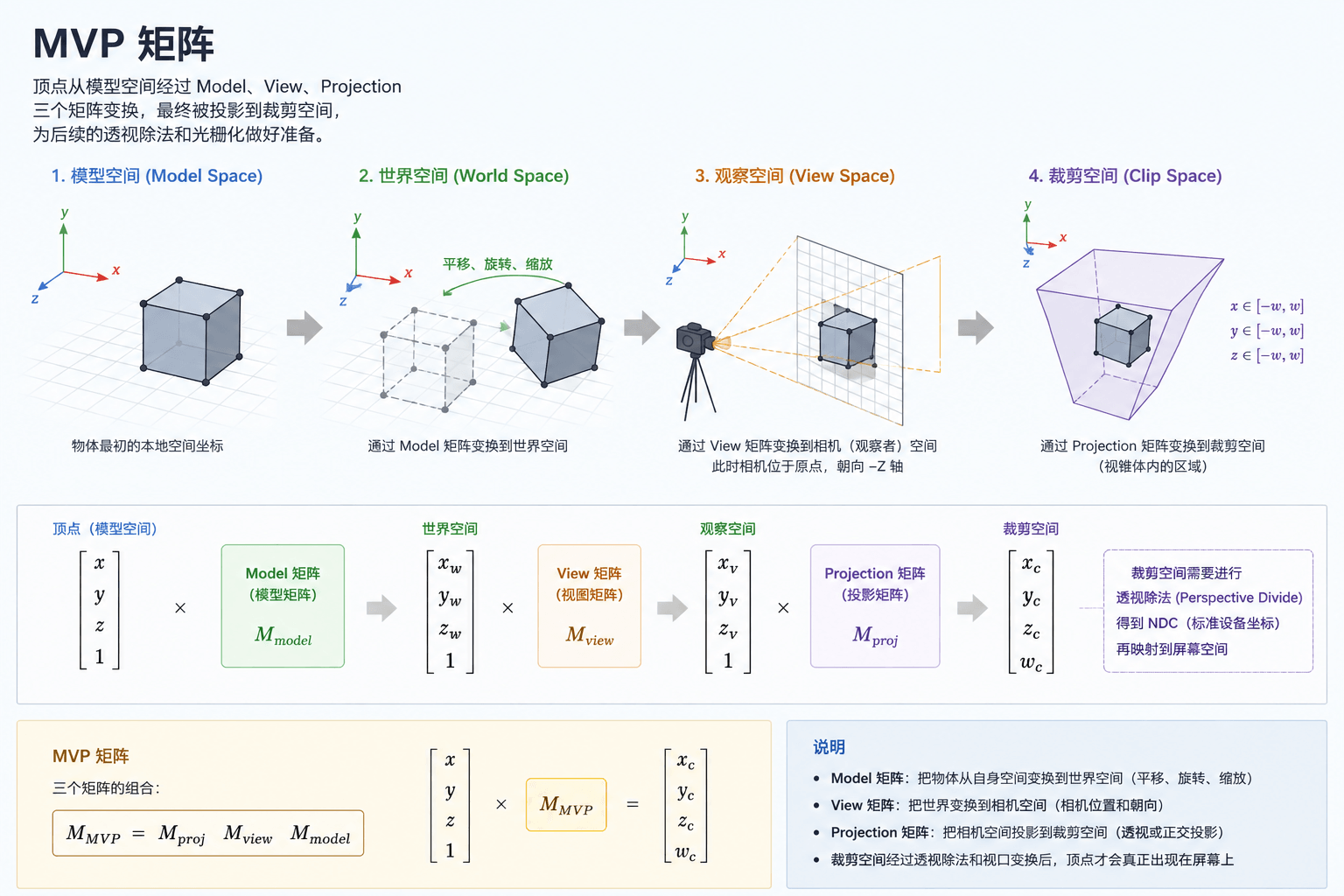

什么是MVP矩阵？

MVP 矩阵本质上就是一组变换矩阵，它由下面三个矩阵构成：

  • Model Matrix（模型矩阵）
  • View Matrix（视图矩阵）
  • Projection Matrix（投影矩阵）

一个模型中的顶点，需要依次经过这三个矩阵的变换，经历模型空间 → 世界空间 → 观察空间 → 裁剪空间，最终才能为后续的透视除法、光栅化以及真正显示到屏幕上做好准备。

把这三个矩阵组合起来，就是完整的MVP矩阵，公式可以写为：
$$
MVP = M_{projection} \times M_{view} \times M_{model}
$$
现在我们知道了MVP矩阵，那么什么又是模型空间、世界空间、观察空间和裁剪空间呢？

模型空间

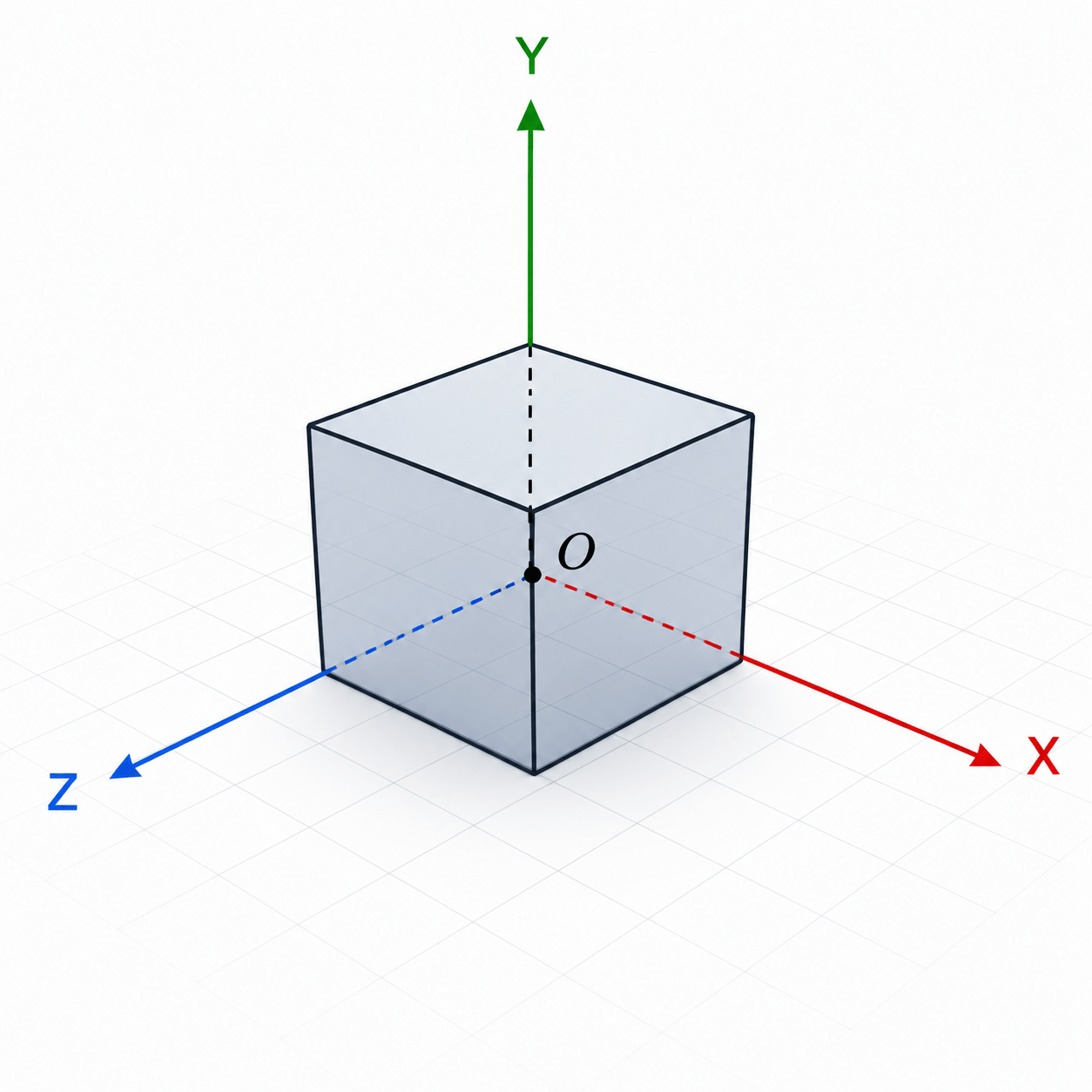

假设你在 Blender 里做了一个边长 2 米的立方体。

最自然的建模方式，是以它自己为中心建立坐标系：

如果原点在立方体中心，那么它的顶点可能是：

1
2
3
4
(-1, -1, -1)
( 1, -1, -1)
( 1,  1, -1)
...

这些坐标完全不关心：

“这个立方体以后会被放到游戏世界的哪里？”

它们只描述：

这些顶点相对于这个模型自己的原点在哪里。

这就是 Model Space / Local Space（模型空间 / 局部空间）。

在 Blender、Maya 等建模软件中创建模型时，模型的顶点通常都是在这样一套局部坐标系下定义的。模型自身的原点，以及 X、Y、Z 轴的方向，共同构成了我们理解这个模型位置和方向的参考系。

因此，一个汽车模型无论以后被放到城市的哪条道路上，它的顶点数据本身都不需要跟着改变。

世界空间

但只有模型自己的坐标还不够。

当我们把汽车、建筑、道路等多个模型放进同一个三维场景时，还需要一套大家共同遵守的坐标系，用来描述它们各自在整个场景中的不同位置。

这就是 World Space（世界空间）。

世界空间是当前三维场景中所有对象共同使用的一套坐标系。 不同引擎对于坐标轴方向的约定可能有所不同。例如，Three.js 默认使用右手坐标系，并以 Y 轴作为“上”方向；而 Unreal Engine（UE）采用左手坐标系，以 Z 轴作为“上”方向。

有了世界坐标系，接下来的问题就是：

一个原本定义在自己局部坐标系中的模型，应该怎样被放到世界中的指定位置？

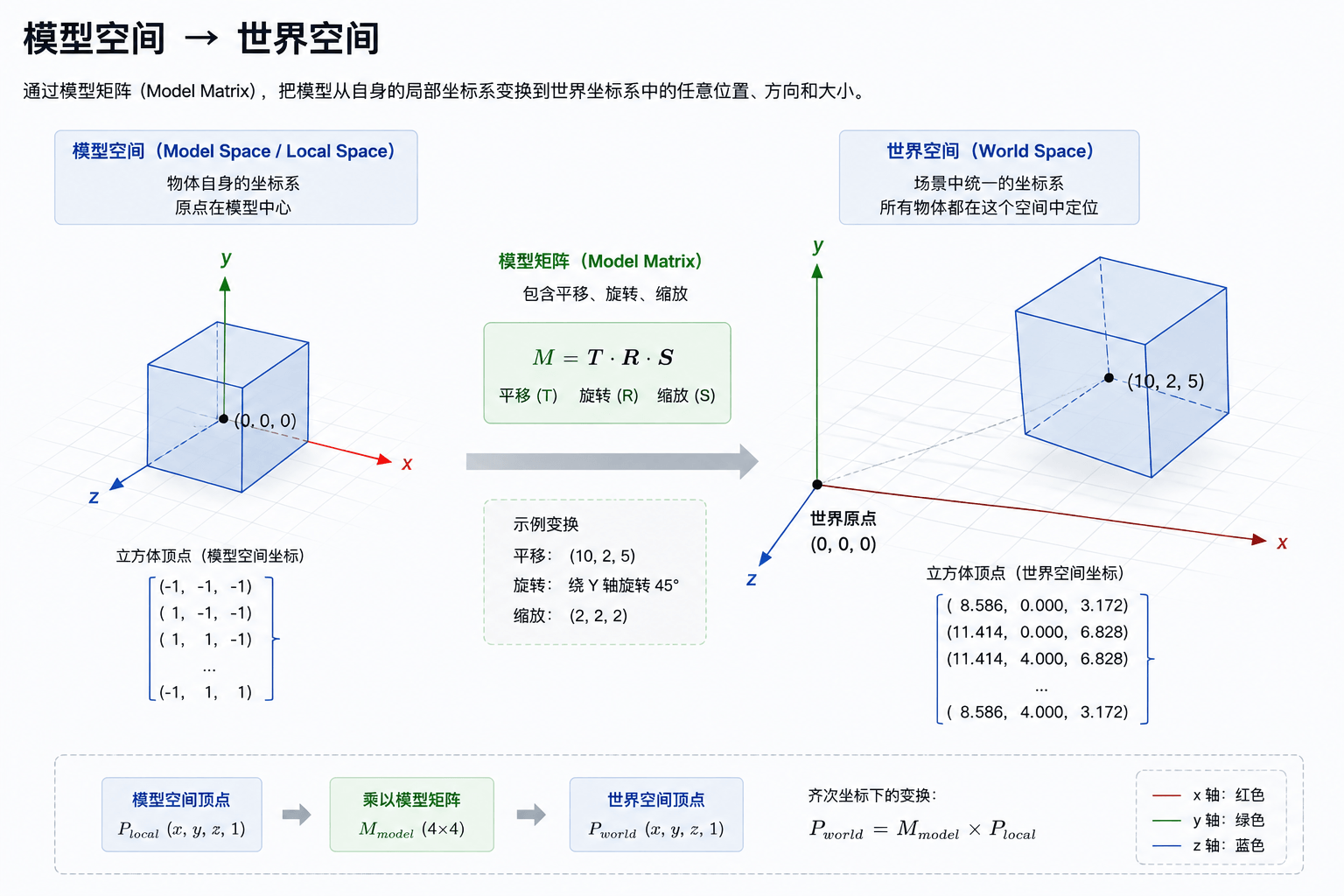

这就是 Model Matrix（模型矩阵） 要解决的问题。

模型矩阵描述了模型相对于世界坐标系的变换，通常包含三个最基本的操作：

  • 平移（Translation）：模型放在哪里；
  • 旋转（Rotation）：模型朝向哪里；
  • 缩放（Scale）：模型有多大。

模型中的每一个顶点经过 Model Matrix 变换后，就从模型空间进入了世界空间，这一步完成的事情很简单：

将一个模型从自己的局部坐标系，转换到整个三维场景的世界坐标系中。

观察空间

那么观察空间又是什么呢？

想象一下，现在有一个模特站在场景中，我们想给他拍一张照片。只有模特还不够，还需要一个摄影师拿着相机，选择合适的位置和角度进行拍摄。

在三维渲染中也是一样。

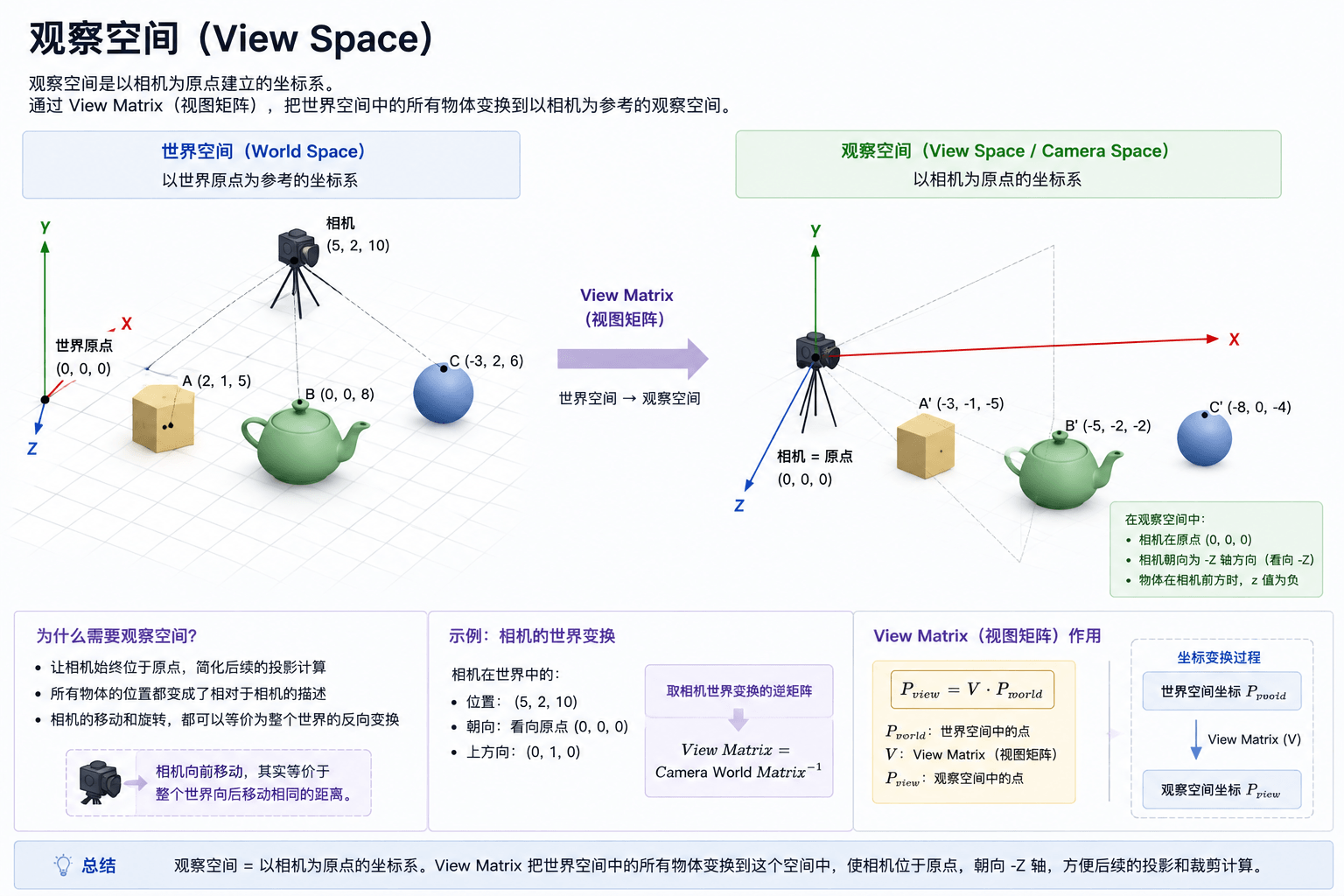

观察空间（View Space / Camera Space），就是以相机为参考建立的一套坐标系。在这个坐标系中，相机位于原点，场景中的所有物体都不再描述“自己位于世界的哪里”，而是描述“自己位于相机的哪里”。

而 View Matrix（视图矩阵），就是负责把世界空间中的坐标转换到观察空间。

它由相机在世界中的位置和朝向决定。

例如，当摄影师向前走一步，从相机的视角来看，也可以理解为相机保持不动，而整个世界向后移动了一步；当摄影师转动相机，也可以理解为整个世界朝相反的方向旋转。

因此经过 View Matrix 变换之后，相机就成为了整个观察空间的原点，我们也终于从“世界怎么看这些物体”，切换到了“相机怎么看这些物体”。

裁剪空间

裁剪空间的理解比前面几个空间稍微复杂一些。

裁剪空间不像模型空间、世界空间和观察空间那样，可以直接想象成一个普通的三维坐标系。它使用四维齐次坐标 (x,y,z,w) 来表示顶点的位置，是为了方便 GPU 完成裁剪和后续的透视投影。

要理解裁剪空间，需要我们先搞清楚两个概念——视锥体（Viewing Frustum） 和 齐次坐标

先理解视锥体

真实的相机并不能装下整个世界，它只能拍到镜头前方的一部分空间。

如果你了解摄影，那你一定听说过广角和长焦。广角镜头能够容纳更大的视野，画面具有更强的透视感；长焦镜头的视野更窄，在相同主体构图下往往呈现出更明显的空间压缩感。

三维引擎中的相机也有类似的概念。

以透视相机（Perspective Camera）为例，通常通过下面几个参数定义相机能够看到的空间范围：

  • FOV（Field of View）：视场角，决定相机的视野范围；
  • Aspect：画面的宽高比；
  • Near：近裁剪面，相机能够看到的最近距离；
  • Far：远裁剪面，相机能够看到的最远距离。

其中 FOV 本身就是一个角度，可以简单理解为三维相机中的“镜头”。

FOV 越大，相机能够看到的范围越广，效果越接近广角镜头；FOV 越小，看到的范围越窄，效果越接近长焦镜头。

例如在 Three.js 的 PerspectiveCamera 中，FOV 表示垂直方向的视场角。

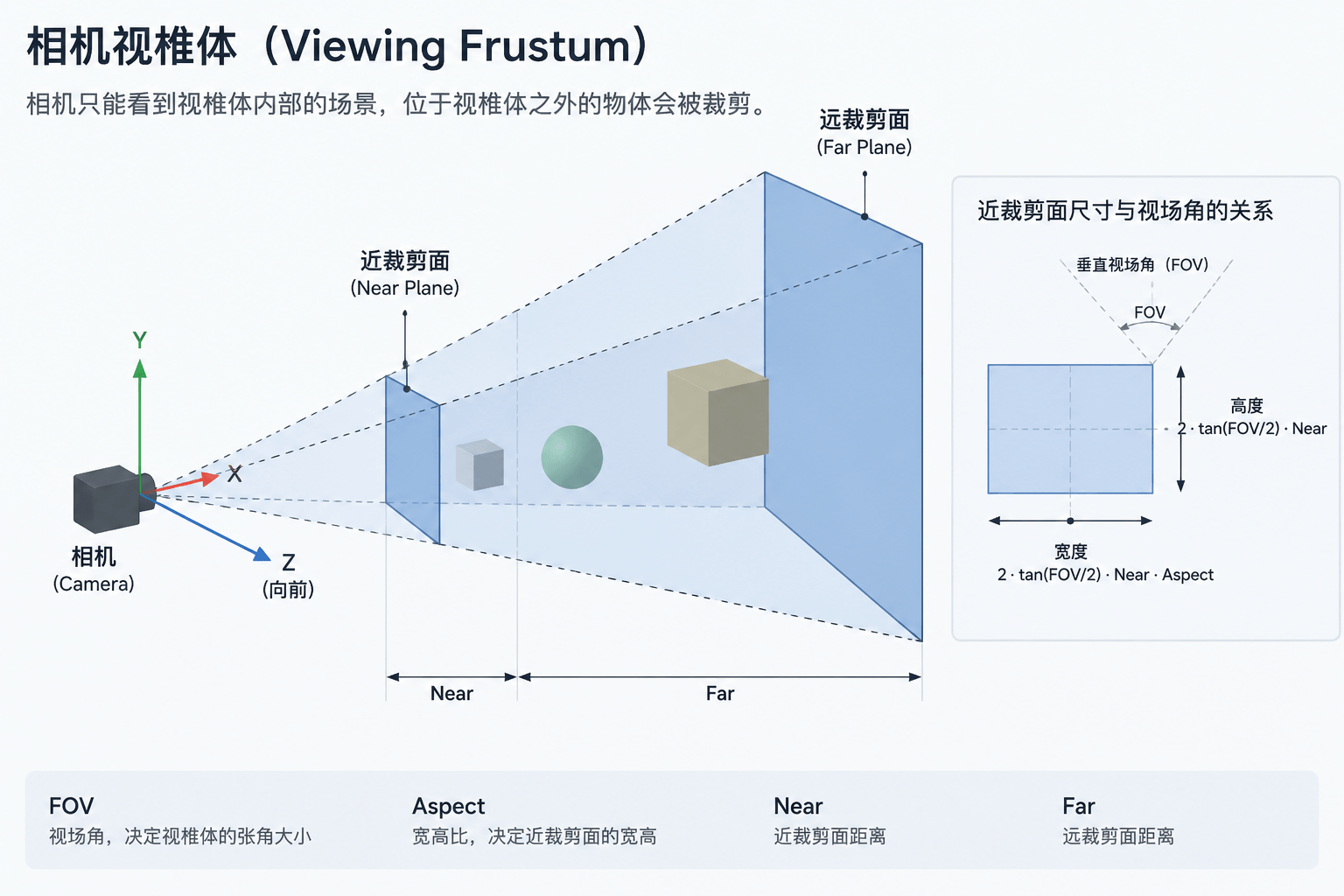

FOV、Aspect、Near 和 Far 共同围出了一块类似截头四棱锥形状的空间，这就是 Viewing Frustum（视锥体）。

只有位于这个视锥体范围内的物体，才有可能最终出现在我们的画面中。

为什么要引入齐次坐标

先思考一个问题：三维空间中的物体，要显示到二维屏幕上，同时还要具有正确的透视关系，也就是我们熟悉的近大远小，应该怎么实现？

其实原理很简单。 对于透视投影来说，一个物体距离相机越远，它最终投影到画面上的尺寸就应该越小。因此，透视投影后的坐标需要与物体的深度产生类似这样的关系：
$$
x’=\frac{x}{z}
\qquad
y’=\frac{y}{z}
$$
也就是说，透视投影的计算中包含了一次“除以深度”的操作。 但问题来了：普通的矩阵乘法擅长处理平移、旋转、缩放这样的变换，却不能直接完成这种除法。 于是图形学引入了齐次坐标（Homogeneous Coordinates）。 原本的三维坐标，会使用四个分量来表示： $ (x,y,z,w) $ 这里的 $w$ 并不是现实世界中的“第四个空间方向”，而是为了方便进行投影等变换而引入的数学分量。

回到裁剪空间

现在我们已经知道：

  • 视锥体定义了相机能够看到哪一部分空间；
  • 齐次坐标为透视投影和裁剪提供了一种方便的数学表示。

接下来再来看裁剪空间，就容易理解多了。

Projection Matrix 会把观察空间中的顶点变换到裁剪空间：

$$
P_{clip}=M_{projection}P_{view}
$$

也就是，观察空间中的三维坐标：

$$
(x,y,z)
$$

经过 Projection Matrix 后，得到裁剪空间中的四维齐次坐标：

$$
(x_c,y_c,z_c,w_c)
$$

经过投影矩阵变换后，原本由视锥体定义的可见范围，被转换成了一套统一的齐次坐标边界。

以 OpenGL / WebGL 为例，可见范围满足：

$$
-w_c \le x_c \le w_c
$$

$$
-w_c \le y_c \le w_c
$$

$$
-w_c \le z_c \le w_c
$$

GPU 可以根据这些边界判断一个图元位于视锥体内部、外部，还是与视锥体相交。

如果一个图元完全位于范围之外，它可以被直接丢弃；如果只有一部分超出范围，则会沿裁剪边界进行裁剪，只保留位于可见范围内的部分。

这就是 Clip Space（裁剪空间）存在的意义。

至此，一个三维模型中的顶点，已经完成了从自身坐标系到裁剪空间的转换。接下来 GPU 还需要进一步进行裁剪、透视除法、光栅化，才能真正生成屏幕上的像素。
