从 0 到 1 手写 WebGL：原来 3D 渲染的底层逻辑，就是拍照片

引言：知其然，更要知其所以然

作为一个长期与 Cesium 打交道的 Giser，在搭建Web3D场景时，面对Shader、矩阵变换、酷炫材质等深层定制需求，我常常因不了解三维渲染底层逻辑而感到困惑与束手无策。为此，我在B站上学习了闫令琪大佬的计算机图形学课程，并使用原生WebGL在实践中验证理论。

这篇文章不讲复杂的 API 调用，只讲最纯粹的渲染逻辑。让我们从零开始，写出属于 Web3D 的“Hello World”，一起攻克那些让人头秃的图形学概念！

建立基本概念

在正式开始写代码之前，我们首先需要对以下几个概念建立起明确的认知：

1.WebGL到底是什么？

很多人说到 WebGL ，就想到三维、想到酷炫的3D动画效果，认为它是一个无所不能的3D渲染引擎。但实际上WebGLFundamentals 在教程中给出了清晰的定义：

WebGL仅仅是一个光栅化引擎，它可以根据你的代码绘制出点，线和三角形。想要利用WebGL完成更复杂任务，取决于你能否提供合适的代码，组合使用点，线和三角形代替实现。

换言之，WebGL实际上只负责在2D的画布上，画点、线、三角形，以及上色而已，它的功能相当简单。想要画出复杂的 3D 物体，完全取决于你能否提供相应的代码。

就像一位画家要在一张画纸上画出逼真的有立体感、透视关系的画作，WebGL只是他的画笔，而你的代码才是他的大脑。要指挥这个画家，我们需要两份“说明书“：

顶点着色器：负责定位，告诉 GPU 顶点在裁剪空间的位置。
片元着色器：负责上色，告诉 GPU 每个像素该涂什么颜色。

2.像摄影师一样思考：MVP 矩阵

如果你觉得数学枯燥，不妨把自己想象成一名摄影师。在现实中拍好一张照片，通常需要三步：

摆 Pose：让模特站好位置，摆好姿势。
- 在 3D 中，这对应将物体移动到世界坐标系中的特定位置，并设置朝向——Model Transform（模型变换）
找机位：摄影师移动脚步，扛着相机找到最佳的拍摄角度。
- 在 3D 中，这对应相机的位置和视线方向百变换。—— View Transform（视口变换）
选镜头/按快门：决定是用广角还是长焦，将三维的景象“拍扁”在二维的底片（屏幕）上。
- 在 3D 中，这是将三维空间压缩到二维屏幕的过程，产生“近大远小”的透视效果。——Projection Transform（投影变换）

这就是图形学中著名的 MVP 矩阵。一个三维空间中的顶点，经过完整的MVP矩阵变换后，就能得到它在画布中的位置：

$$
顶点坐标 × M × V × P = 裁剪空间坐标
$$
理解了它，你就掌握了 3D 渲染的核心逻辑。

代码实战：动手构建三维世界

有了上面的理论基础，我们就可以开始动手写代码了！

1.创造物质：定义几何体 (Geometry)

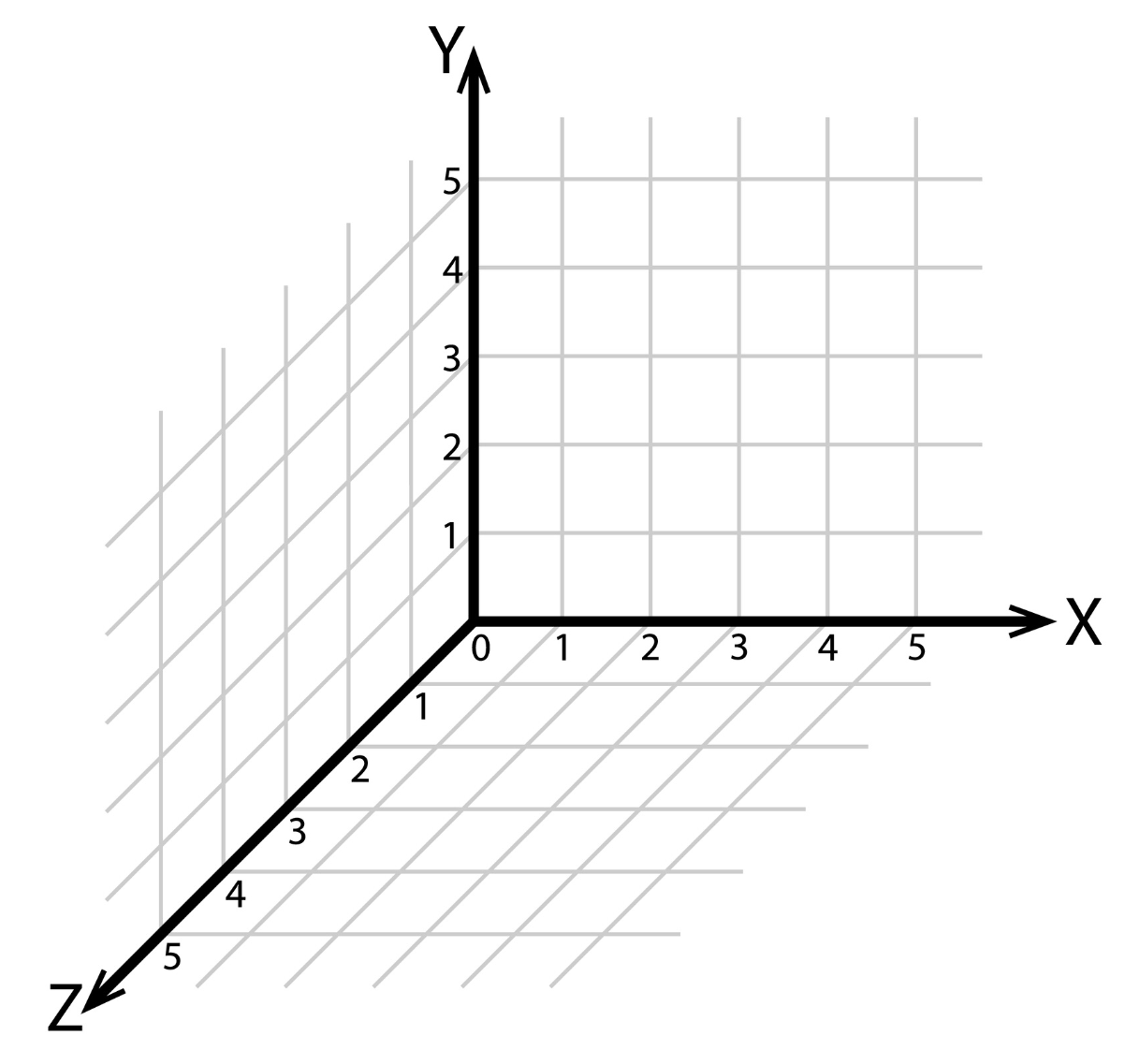

首先，我们需要建立坐标系，用来表示3D世界中物体的位置，比如我们的老朋友——笛卡尔右手直角坐标系：

有了坐标系后，我们还需要定义物体的“骨架”。这里我们参考 Three.js 的设计，封装一个 BoxGeometry 类。它负责生成立方体 6 个面的顶点坐标、颜色和索引。然后new一个方块实例出来，不改变它的位置时，它默认会出生在坐标原点（0,0,0）。

// 伪代码示意：构建几何体数据
export class BoxGeometry {
  constructor(width = 1, height = 1, depth = 1) {
    // ...构建前、后、左、右、上、下6个面的数据
    // 最终生成 positions(顶点), colors(颜色), indices(索引)
    this.buildPlane('z', 'y', 'x', ...);
    // ...
  }
  // ... buildPlane 具体实现逻辑
}

// 实例化一个长宽高为 2 的立方体
const cube = new BoxGeometry(2, 2, 2)

2.放置眼睛：定义相机 (Camera)

接下来，我们需要一只观察世界的“眼睛”。我们封装一个 PerspectiveCamera（透视相机），它模拟了眼睛的成像原理，具有近大远小的透视关系。

这里我们引入了 gl-matrix 库来处理复杂的矩阵运算。

import { mat4, vec3 } from 'gl-matrix'

export class PerspectiveCamera {
  constructor(fov, aspect, near, far) {
    // 初始化相机参数
    this.updateProjectionMatrix() // 计算投影矩阵 (P)
    this.updateViewMatrix()       // 计算视图矩阵 (V)
  }

  // 调整镜头参数 (P矩阵)
  updateProjectionMatrix() {
    mat4.perspective(this.projectionMatrix, this.fov, this.aspect, this.near, this.far)
  }

  updateViewMatrix() {
    // lookAt: 也就是让相机“盯着”某个目标看
    mat4.lookAt(this.viewMatrix, this.position, this.target, this.up)
  }
  // ...
}

3.搭建流水线：渲染管线 (Pipeline)

现在，我们要搭建 WebGL 的渲染管线。这部分稍显繁琐，但却是 CPU 与 GPU 沟通的桥梁，主要包含以下三个步骤：

**编写着色器 (Shader)**：这是运行在 GPU 上的代码。

// 顶点着色器：核心是 u_mvp 矩阵
const VERTEX_SHADER = `#version 300 es
  in vec4 a_position;
  uniform mat4 u_mvp; // 接收 Model-View-Projection 矩阵
  void main() {
    gl_Position = u_mvp * a_position; // 见证奇迹的时刻
  }
`
// 片元着色器
const FRAGMENT_SHADER_SOURCE = `#version 300 es
    precision highp float;
    in vec4 v_color;
    out vec4 outColor;
    void main() {
      outColor = v_color;
    }
`

**创建程序 (Program)**：编译并链接着色器。

//从source创建着色器程序
export function createProgramFromSources(gl: WebGL2RenderingContext, [vs, fs]: [string, string]) {
  // 编译着色器
  const vertexShader = compileShader(gl, vs, gl.VERTEX_SHADER)
  const fragmentShader = compileShader(gl, fs, gl.FRAGMENT_SHADER)
  if (!(vertexShader && fragmentShader)) return null

  // 创建程序
  const program = createProgram(gl, vertexShader, fragmentShader)
  return program
}

// 编译着色器
// ...

**创建缓冲区 (Buffer)**：将我们的立方体数据（顶点、颜色）搬运到 GPU 内存中。

const initBuffers = () => {
      if (!gl || !program) return
      const geometry = new BoxGeometry(2, 2, 2)
      indexCount = geometry.indices.length
      vao = gl.createVertexArray()
      gl.bindVertexArray(vao)
      //顶点buffer...

      //颜色buffer...

      //顶点索引buffer（告诉gpu怎么连线）...
      gl.bindVertexArray(null)
    }

经过上面的三个步骤，GPU就能从缓冲区读取顶点数据，然后交给着色器处理了。

4.封装相机交互

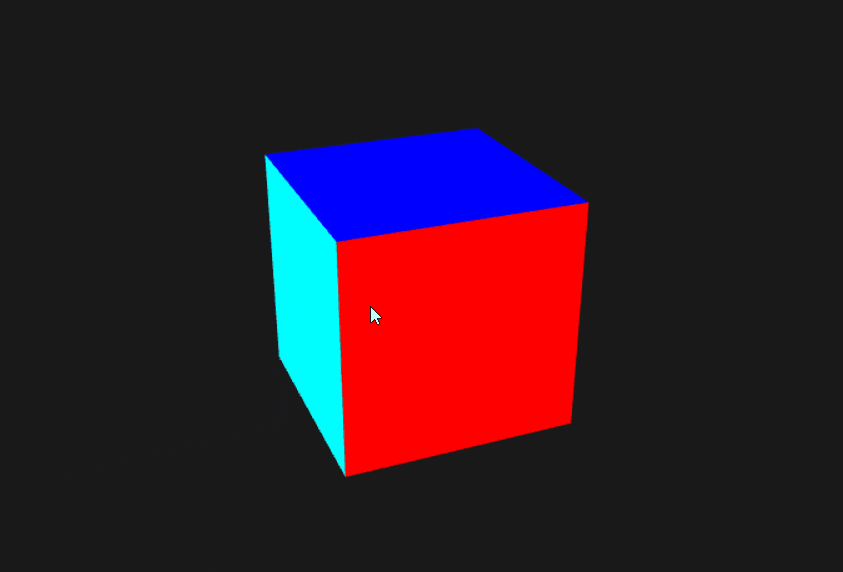

封装一个仿threejs的轨道控制器，实现鼠标拖拽控制相机从不同的角度观察目标：

import { PerspectiveCamera } from "./camera/perspectiveCamera"
import { mat4, vec3 } from 'gl-matrix'

// ==========================================
// 2. OrbitControls (控制器类)
//    职责：监听鼠标 -> 计算球坐标 -> 修改 Camera 坐标
// ==========================================
export class OrbitControls {
  public camera: PerspectiveCamera
  public rotateSpeed = 0.5
  public zoomSpeed = 0.5
  // ...
  constructor(camera: PerspectiveCamera, canvas: HTMLCanvasElement) {
    this.camera = camera
    this.canvas = canvas

    // 1. 根据相机当前的初始位置，反算球坐标参数 (Radius/Theta/Phi)
    const offset = vec3.create()
    vec3.subtract(offset, camera.position, camera.target)

    this.radius = vec3.length(offset)

    // 反算:
    this.radius = vec3.length(offset)
    this.theta = Math.atan2(offset[0], offset[2]) // atan2(x, z)
    this.phi = Math.acos(offset[1] / this.radius) // acos(y / r)

    // 防止 NaN
    if (this.radius === 0) this.radius = 1

    this.bindEvents()
    // 立即更新一次确保同步
    this.update()
  }

  //...
}

5.渲染循环 (Render Loop)

万事俱备，只欠东风。我们在 requestAnimationFrame 中不断绘制画面。

const mvpMatrix = mat4.create()
const render = () => {
  // 1. 清空画布
  gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT)

  // 2. 计算 MVP 矩阵
  // MVP = 投影矩阵 * 视图矩阵 * 模型矩阵
  mat4.multiply(mvpMatrix, camera.viewProjectionMatrix, modelMatrix)

  // 3. 将矩阵传给 GPU
  gl.uniformMatrix4fv(mvpLocation, false, mvpMatrix)

  // 4. 绘制三角形
  gl.drawElements(gl.TRIANGLES, indexCount, gl.UNSIGNED_SHORT, 0)

  // 5. 下一帧继续
  requestAnimationFrame(render)
}

//开始循环渲染
render()
